Hei acolo! În calitate de furnizor de viscometrul, am fost adesea întrebat despre configurația hardware de măsurare a Viscometers. Deci, m -am gândit că voi scrie acest blog pentru a -l descompune pentru tine.
Să începem cu elementele de bază. Un viscometer este un dispozitiv utilizat pentru a măsura vâscozitatea unui fluid. Vâscozitatea este o măsură a rezistenței unui fluid la flux. Și configurația hardware a unui viscometer joacă un rol crucial în obținerea măsurătorilor precise de vâscozitate.
Componentele de măsurare de bază
Una dintre părțile cheie ale unui viscometer este camera de măsurare. Aici este plasat lichidul a cărui vâscozitate pe care vrem să o măsurăm. Proiectarea camerei de măsurare poate varia în funcție de tipul de viscometer. De exemplu, în unele vizcometers, este un tub simplu, în timp ce în altele, ar putea fi o cameră mai complexă, cu forme specifice pentru a asigura un flux de fluid adecvat.
O altă componentă importantă este senzorul. Senzorul este responsabil de detectarea comportamentului de flux al fluidului în camera de măsurare. Există diferite tipuri de senzori folosiți în vizometri. Un tip comun este senzorul de rotație. Într -un viscometer de rotație, un fus este cufundat în lichid, iar senzorul măsoară cuplul necesar pentru a roti fusul cu o viteză constantă. Cu cât este mai mare vâscozitatea fluidului, cu atât este mai mult cuplu pentru a roti fusul.
Există, de asemenea, senzori capilari. Într -un viscometer capilar, lichidul curge printr -un tub capilar îngust. Senzorul măsoară timpul necesar pentru ca fluidul să curgă printr -o anumită lungime a tubului. Pe baza acestui timp de debit și a proprietăților tubului, se poate calcula vâscozitatea fluidului.
Hardware de control al temperaturii
Temperatura are un impact semnificativ asupra vâscozității unui fluid. În general, pe măsură ce temperatura crește, vâscozitatea unui fluid scade. Deci, pentru a obține măsurători precise de vâscozitate, este esențial să controlăm temperatura fluidului în timpul procesului de măsurare.
Majoritatea vizcometerilor vin cu un sistem de control al temperaturii. Acest sistem constă de obicei dintr -un element de încălzire sau de răcire și un senzor de temperatură. Elementul de încălzire sau de răcire este utilizat pentru a regla temperatura camerei de măsurare și lichidul din interiorul acesteia. Senzorul de temperatură monitorizează continuu temperatura și trimite feedback către sistemul de control pentru a se asigura că temperatura rămâne stabilă la nivelul dorit.
De exemplu, dacă măsurați vâscozitatea unui produs petrolier, este posibil să fie nevoie să mențineți o temperatură specifică, să spuneți 40 ° C sau 100 ° C. Sistemul de control al temperaturii din viscometer va funcționa pentru a menține lichidul la acea temperatură exactă pe toată durata măsurării.
Achiziționarea și afișarea datelor
Odată ce viscometrul a măsurat vâscozitatea fluidului, datele trebuie să fie achiziționate și prezentate într -un mod prietenos cu utilizatorul. Aici intră achiziția de date și hardware -ul afișajului.
Majoritatea vizcometerilor moderni sunt echipate cu un microcontroller sau un sistem bazat pe computer pentru a achiziționa și prelucra datele de la senzori. Sistemul poate calcula valoarea vâscozității pe baza citirilor senzorului și a algoritmilor programați pre -programați.
Datele sunt apoi afișate pe un ecran. Ecranul poate fi un afișaj LCD simplu care arată valoarea vâscozității sau poate fi o interfață de ecran tactilă mai avansată care oferă informații suplimentare, cum ar fi temperatura, timpul de măsurare și starea de calibrare. Unii vizcometeri vă permit, de asemenea, să vă conectați la un computer prin USB sau alte interfețe pentru a transfera datele pentru analize suplimentare.
Diferite tipuri de viscometre și configurațiile lor hardware
Acum, să aruncăm o privire asupra unor tipuri specifice de viscometre și configurațiile lor hardware.

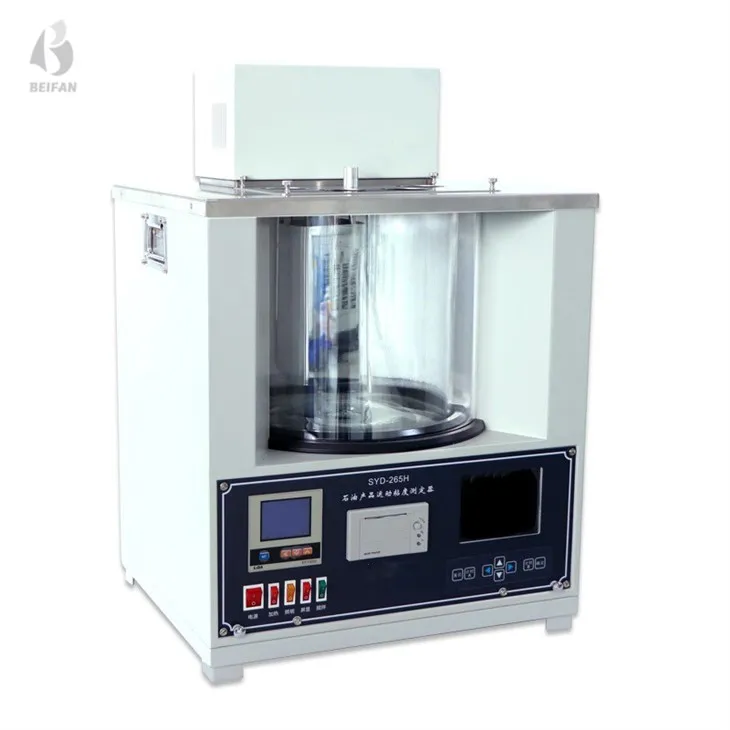

Viscometer cinematic inteligent
Viscometer cinematic inteligenteste un dispozitiv de înaltă tehnologie. De obicei, are un tub capilar precis ca cameră de măsurare. Tubul capilar este confecționat din sticlă de înaltă calitate sau alte materiale cu suprafețe interioare netede pentru a asigura un flux de lichid precis.
Este livrat cu un senzor de debit extrem de sensibil, care poate măsura cu exactitate timpul necesar pentru ca fluidul să curgă prin capilar. Sistemul de control al temperaturii din acest viscometer este foarte avansat. Poate menține temperatura într -un interval foarte restrâns, de obicei în ± 0,1 ° C. Acest lucru este crucial pentru obținerea măsurătorilor de vâscozitate cinematică exactă, în special pentru aplicațiile din industria petrolului.
Sistemul de achiziție a datelor din viscometrul cinematic inteligent este, de asemenea, destul de sofisticat. Nu numai că poate calcula vâscozitatea cinematică, ci și alte calcule, cum ar fi vâscozitatea dinamică, dacă densitatea fluidului este cunoscută. Rezultatele sunt afișate pe un ecran mare, ușor, ușor de citit.
Engler Viscometer
Engler ViscometerAre un design unic. Are o cameră de măsurare cilindrică cu un orificiu mic în partea de jos. Lichidul este încălzit la o temperatură specifică în cameră, iar apoi timpul necesar pentru ca un anumit volum de lichid să curgă prin orificiu.
Hardware -ul Viscometerului Engler include un element de încălzire pentru a încălzi lichidul la temperatura necesară, de obicei 20 ° C sau 50 ° C. Există, de asemenea, un cronometru sau un cronometru electronic pentru a măsura cu exactitate timpul de curgere. Temperatura este monitorizată de un senzor de temperatură simplu, iar rezultatele sunt afișate de obicei pe un afișaj digital de bază.
Viscometer cinematic la temperatură scăzută
Viscometer cinematic la temperatură scăzutăeste conceput pentru a măsura vâscozitatea fluidelor la temperaturi scăzute. Are un sistem special de răcire, care poate răci camera de măsurare și lichidul la temperaturi foarte scăzute, uneori la fel de scăzute - 40 ° C sau chiar mai mic.
Camera de măsurare este de obicei un tub capilar similar cu cel din alte vizcometre cinematice. Cu toate acestea, este conceput pentru a rezista la temperaturi scăzute și pentru a asigura un flux de lichid precis în aceste condiții reci. Senzorul din Viscometrul de temperatură scăzută este, de asemenea, conceput pentru a funcționa în mod fiabil la temperaturi scăzute. Sistemul de achiziție și afișare a datelor sunt similare cu alți vizionari, dar sunt optimizate pentru aplicații la temperatură scăzută.
Hardware de calibrare
Pentru a asigura exactitatea măsurătorilor de vâscozitate, vizcometrele trebuie calibrate în mod regulat. Hardware -ul de calibrare include de obicei lichide standard de vâscozitate cu valori de vâscozitate cunoscute. Aceste fluide sunt utilizate pentru a verifica și regla performanța viscometrului.
Unele vizcometere vin, de asemenea, cu caracteristici de calibrare construite. De exemplu, acestea ar putea avea un mod de calibrare în care puteți introduce valorile de vâscozitate cunoscute ale fluidelor standard, iar viscometrul își va ajusta parametrii de măsurare în consecință.
Conectivitate și automatizare
În epoca digitală de astăzi, mulți vizionari oferă opțiuni de conectare. Pot fi conectate la o rețea locală sau la internet. Acest lucru permite monitorizarea și controlul la distanță al viscometrului. Puteți accesa datele de măsurare de oriunde, o analizați și chiar puteți efectua proceduri de calibrare de la distanță.
Unii vizcometeri acceptă, de asemenea, automatizarea. Acestea pot fi integrate într -un sistem de testare mai mare, unde mai multe probe pot fi testate automat unul după altul. Acest lucru nu numai că economisește timp, dar reduce și potențialul de eroare umană.
Concluzie
După cum puteți vedea, configurația hardware de măsurare a unui viscometer este destul de complexă și implică mai multe componente care lucrează împreună. De la camera de măsurare și senzorii până la sistemul de control al temperaturii, achiziția de date și afișare, fiecare parte joacă un rol vital în obținerea măsurătorilor precise de vâscozitate.
Dacă sunteți pe piață pentru un viscometer, este important să înțelegeți configurația hardware și cum se potrivește nevoilor dvs. specifice. Indiferent dacă trebuie să măsurați vâscozitatea produselor petroliere, a produselor alimentare sau a fluidelor industriale, există un viscometer acolo, cu configurația hardware potrivită pentru dvs.
Dacă aveți întrebări cu privire la viscometrele noastre sau doriți să discutați cerințele dvs. specifice pentru măsurarea vâscozității, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți vizcometrul perfect pentru aplicația dvs.
Referințe
- ASTM D445 - Metoda de testare standard pentru vâscozitatea cinematică a lichidelor transparente și opace (și calculul vâscozității dinamice)
- ISO 3104 - Produse petroliere - lichide transparente și opace - Determinarea vâscozității cinematice și calcularea vâscozității dinamice
